1.0 概述

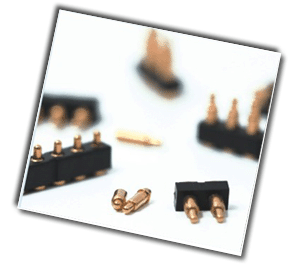

此规范定义了 Pogo pin 系列产品的一般性能参数及测试要求。
2.0 要求:
2.1 外形尺寸 外形尺寸符合产品图面要求。
2.2 材料和电镀
Body 为黄铜合金,镀镍的外面覆盖镀金层,镍层和镀金层的厚度因应不同的使用场合不同,但镍层需大于 1.40um, 镀金大于 0.10um。
Plunger 为黄铜合金,镀镍的外面覆盖镀金层,镍层和镀金层的厚度因应不同的使用场合不同,但镍层需大于 1.25um, 镀金大于0.25um。
Spring 为不锈钢,也可为电镀过的琴钢线
塑胶为高温尼龙
3.0 参数
持续工作电流: 2.0A
工作电压: 12V
使用寿命:50000 次 以上
工作温度:-25℃ 至 +75℃ 90% R.H.Max.
储存温度:-40℃ 至 +85℃ 90% R.H.Max.
储存温度:-40℃ 至 +85℃ 90% R.H.Max.
4.0 电性能
4.1 接触阻抗 在工作点接触阻抗 < 30MΩ
4.2 绝缘阻抗 带塑胶的绝缘阻抗在500V DC或者AC条件下持续一分钟绝缘阻抗 > 100MΩ
4.3 耐电压 500V AC 1 分钟 最大漏电流 0.3mA
5.0 机械性能
5.1 正向力 工作点大于 60gf
5.2 保持力 0.3kgf/pin
5.3 耐久性 50000 次弹簧力保持在范围内
5.4 耐振性 5 分钟 10~500HZ 振动频率,1.2mm 振幅,不超过1μsec.掉电,接触阻抗< 100mOhm
6.0 环境性能
6.1 热冲击 -40℃/30Min. 85℃/30Min. 100 个循环 接触阻抗 < 100 mOhm,无外观损伤。
6.2 耐温湿性 90 %R.H., 60℃, 500hours 的耐温湿试验后 绝缘阻抗>100MOhm,接触阻抗<100mOhm. 无外观损伤
6.3 盐雾试验 5% 盐溶液 48 小时 无锈蚀.
6.4 可焊性试验 275+5/-0℃ 5+0/-0.5 Second 湿焊覆盖率 95%以上。
|
